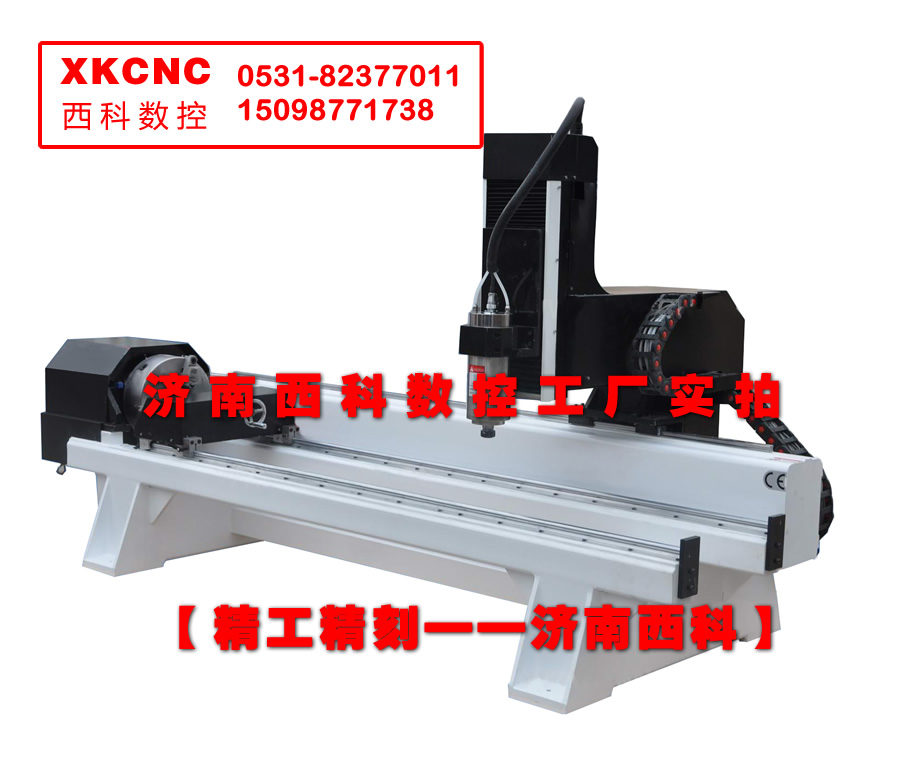

XK-4020-四軸聯動立體雕刻機
本機型專門用來加工圓柱產品，獨立四軸聯動設計，可完成復雜多面體自動加工。
機型特點：
1.整體加厚鋼結構床身，重型方型支架，科學焊接，整機振動時效處理，高精度龍門銑整體加工，精度高、鋼性強，不變形。
2.標準工業結構設計，整機連接零部件均為工業鑄鋁，確保機床使用壽命。
3.三軸采用臺灣25mm方形直線導軌，雙排四列滾珠滑塊，承重力大運行平穩，充分保證機床加工精度和耐磨性，使用壽命比圓形導軌高十余倍。
3.X軸齒條采用6.5級高精度齒條，接觸面大，精度高，充分保證機床運行速度高及精度。
4.Z軸采用臺灣原裝研磨滾珠絲杠，精度高，下刀準確。
5.Z軸防塵防塵設計，使Z軸導軌絲桿免受粉塵屑片損害。
6.動力方面采用日本安川伺服驅動，特點是扭矩大，精度高，速度快，性能穩定；確保Highest速運行可達50m/min。
7.主軸采用意大利原裝（HSD）4.5KW主軸，可無級調速，0~18000rpm/min，扭矩大，散熱好，免維護，主軸變頻系統采用臺灣臺達高性能變頻器，性能穩定，提速快，無級可調，諧波干擾小。
8.采用上海維宏控制系統，具有優良穩定的品質，可以控制完成多重層面四D加工，能夠進行快速、平滑的三維立體雕刻和切割。
9.軟件兼容性好，可兼容Artcam，Type3，Coreldraw，文泰等CAD，CAM設計制作軟件
10.整機線纜采用YC專用數控機床高柔屏蔽機床線纜往復運動可達800萬次。
11.標準配置工業航空插頭連接，軟金屬線纜護套。避免因壓，碰產生的線纜損傷情況。
性能參數
|
工作行程 |
400（直徑）*2000mm（長度） |
|
工作直徑 |
400mm |
|
工件長度 |
200mm |
|
主軸功率 |
4.5KW（HSD）可選國產 |
|
工作電壓 |
AC380/50Hz |
|
運行速度 |
30m/min |
|
主軸轉速 |
6000-18000rpm/min |
|
刀柄直徑 |
3.175、4、6、12.7 |
|
雕刻指令 |
G代碼.uoo.mmg.pit |
|
運行環境 |
Windows98/2000/xp |
|
工作方式 |
伺服（齒輪齒條） |
